聚氨酯超耐磨地坪施工工藝

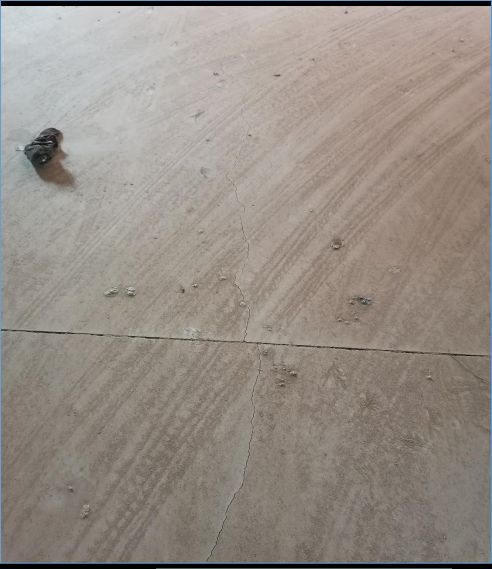

原混凝圖地面圖片

對基礎(chǔ)地面的處理程序及標(biāo)準(zhǔn)

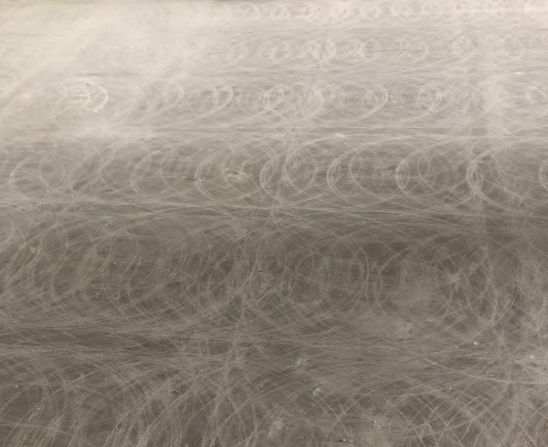

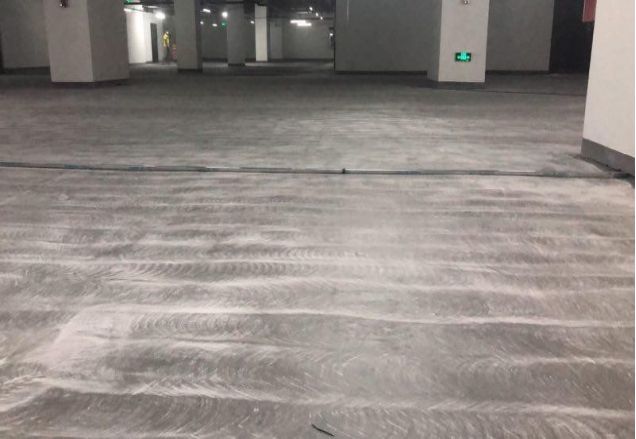

一、用大型研磨機(jī)對基礎(chǔ)地面進(jìn)行整體研磨

目的：

   l 把混凝土基面浮漿徹底打磨干凈；

l 使其表面形成均勻的平整度，且有粗糙毛面；

l 更好的讓底漆滲入混凝土，增加底漆與地面結(jié)合力及附著力。

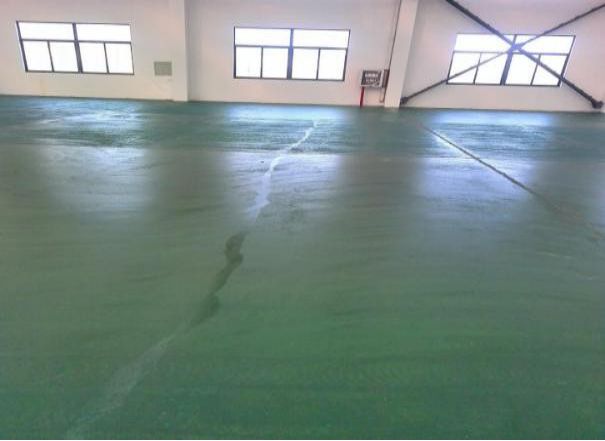

二、檢查地面

l 在打磨完畢后檢查地面,看在研磨過程中有無疏松地面脫落,如有需要用無溶劑底中涂進(jìn)行地面修補(bǔ)。

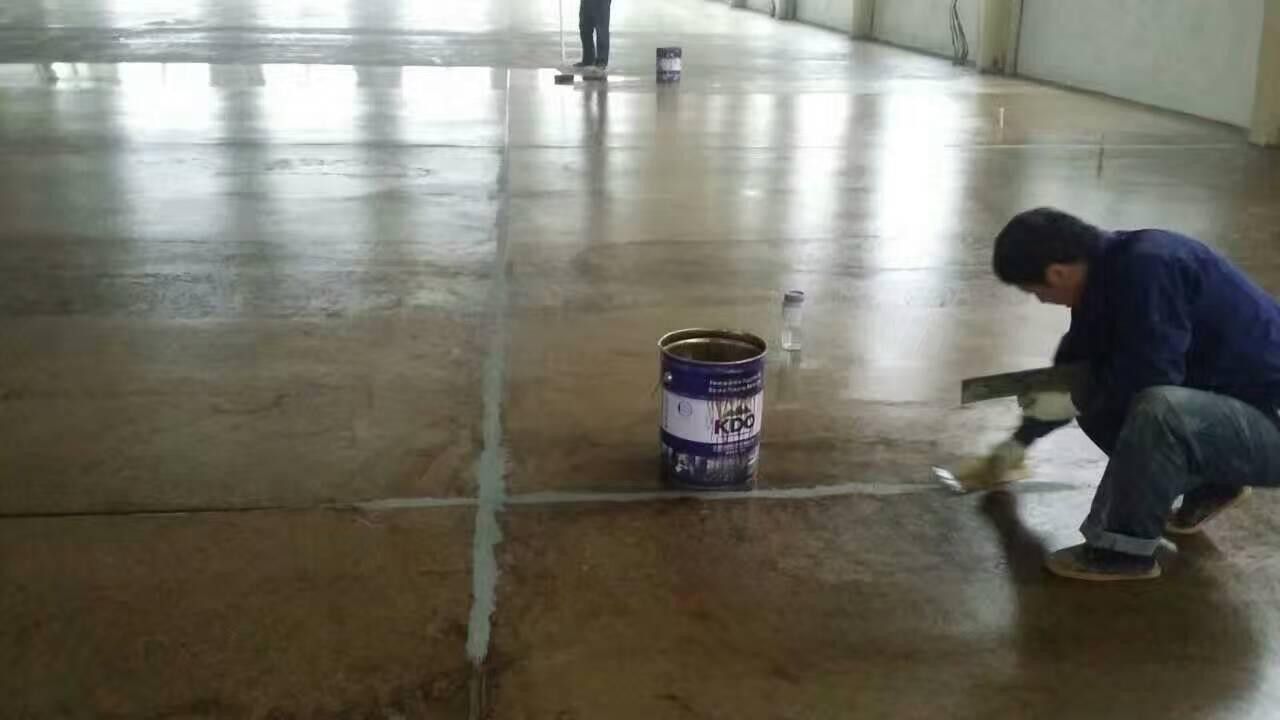

l 地面裂縫用專業(yè)切割機(jī)對裂縫進(jìn)行切割，切割成V型口，然后對其凹槽清理干凈，然后用無溶劑底中進(jìn)行補(bǔ)縫處理。

三、環(huán)氧樹脂底涂層

1、將無溶劑環(huán)氧樹脂底涂主劑與固化劑按比例混合攪拌均勻后，用短毛滾筒均勻滾涂于地面。

2、無溶劑環(huán)氧樹脂滲透成膜型底漆起到承上啟下的作用，使基礎(chǔ)地面能夠和表面涂層牢固的結(jié)合在一起，優(yōu)質(zhì)的高固底漆不易出現(xiàn)開裂，脫層，封閉不完全的現(xiàn)象。

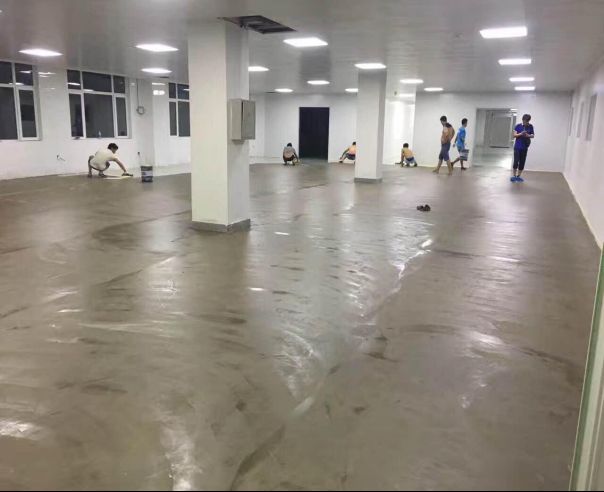

四、環(huán)氧中涂砂漿層

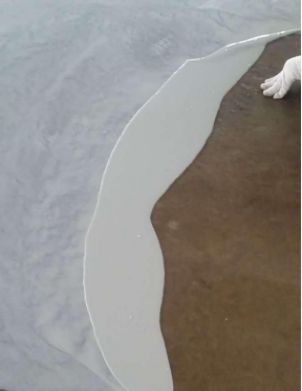

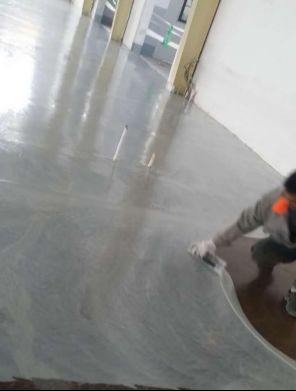

將無溶劑環(huán)氧中涂主劑與固化劑按比例混合攪拌均勻后，加入適量的石英砂（目數(shù)為：80～120目）攪拌，然后用刮刀進(jìn)行全面刮涂。

五、砂漿層打磨

待中涂固化后，對基面進(jìn)行打磨、清潔處理，砂漿層每一遍工序做完都需對基面進(jìn)行打磨處理，目的是增加地面的結(jié)合力。本涂層厚度厚，大大的增強(qiáng)了地面的耐磨、抗壓、抗沖擊等機(jī)械性能。

六、環(huán)氧中涂膩?zhàn)訉?/span>

目的在于進(jìn)一步修補(bǔ),找平地面,為面漆施工做準(zhǔn)備。將環(huán)氧樹脂中涂主劑與固化劑按比例混合,充分?jǐn)嚢杈鶆蚝?。加適量石英粉攪拌； 用刮刀進(jìn)行全面批刮。

七、環(huán)氧膩?zhàn)訉哟蚰?/span>

待膩?zhàn)訉痈赏负螅龠M(jìn)行表面打磨清潔處理。封閉施工區(qū)域,不允許閑雜人員進(jìn)入,重新清理地面,仔細(xì)檢查,鏟除表面顆粒,修補(bǔ)地面缺陷,、清潔地面。

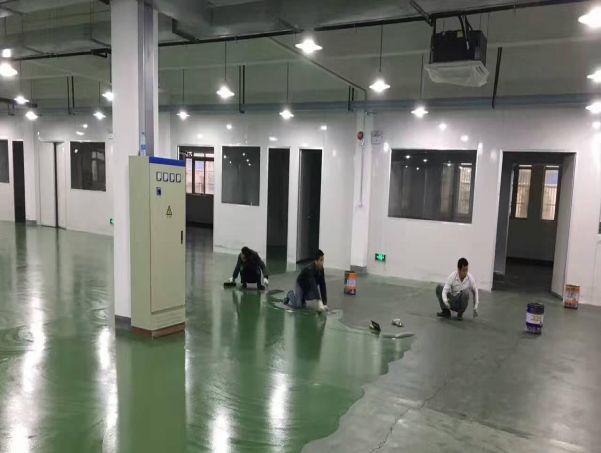

八、環(huán)氧面漆封閉層

膩?zhàn)訉忧鍧嵧戤吅螅葘o溶劑環(huán)氧面漆主劑攪拌均勻,然后按比例將固化劑加入主劑桶中,充分?jǐn)嚢杈鶆蚝?用專業(yè)刮刀均勻批刮、無遺漏。目的是進(jìn)一步修平地面，使顏色趨于面漆顏色。

不同顏色面漆所涂刷顏色均不一樣

九、無溶劑環(huán)氧面漆層

將無溶劑環(huán)氧面涂主劑與固化劑攪拌均勻， 然后用滾筒進(jìn)行滾涂。目的在于提高地坪光潔度和耐用性。

十、對面層進(jìn)行適當(dāng)打磨

待環(huán)氧面層固化后，對環(huán)氧表面進(jìn)行適當(dāng)打磨（沙皮紙快速磨一遍，不要磨的太厲害，表面輕微毛糙），打磨后要清掃表面，因?yàn)榇蚰ケ砻娑嗌俣紩谢覊m顆粒，所以要清掃干凈再做聚氨酯超耐磨罩面。

十一、聚氨酯超耐磨罩面（配比：5:2:3）

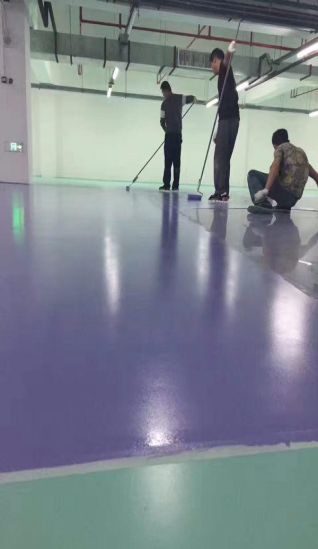

環(huán)氧面層打磨清掃完畢后，將聚氨酯超耐磨三組分倒在一起均勻攪拌，倒于面漆上，三人一組，一人在前面刮，另外兩人穿釘鞋在后面用細(xì)毛滾筒橫豎收邊。目的是為了增加表面的抗劃傷強(qiáng)度。

十二、技術(shù)指標(biāo)參數(shù)對比

技術(shù)指標(biāo)參數(shù)對比

十三、性能對比

環(huán)氧地坪和無溶劑聚氨酯超耐磨地坪性能對比
